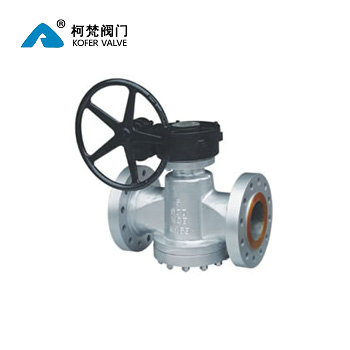

一、美标压力平衡式倒装油密封旋塞阀-概述:
ZDAX47 美标压力平衡式倒装油密封旋塞阀是以法兰连接方式,结构为油密封直通式结构,旋塞密封面材料为合金钢或不锈钢,压力级等为150Lb~900Lb,阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力Class150~900Lbs,工作温度 -29~180℃ ,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质。
二、美标压力平衡式倒装油密封旋塞阀特点:
1、美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观;
2、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
3、美标油密封旋塞阀倒装压力平衡的结构,开关动作轻;
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
三、美标压力平衡式倒装油密封旋塞阀性能参数:
型号 |
压力级 |
(Lb) |
|
ZDAX47-150(Lb) |
150 |
ZDAX47-300(Lb) |
300 |
ZDAX47-600(Lb) |
600 |
ZDAX47-900(Lb) |
900 |
四、产品零部件材料:
型号 |
材料 |
||||
阀体、阀盖 |
垫片 |
塞子、阀杆 |
O 形圈 |
填料 |
|
ZDAX47-150(Lb) |
WCB、CF8、CF8M、CF3、CF3M |
柔性石墨+不锈钢 |
Gr.F6a、F22、F304、F316、F321、F304L、F316L |
丁腈橡胶 |
柔性石墨 |
ZDAX47-300(Lb) |
|||||
ZDAX47-600(Lb) |
|||||
ZDAX47-900(Lb) |

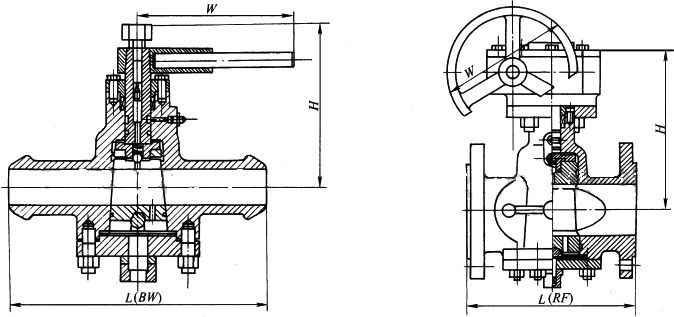

五、产品外形结构尺寸Class150(mm):
DN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
108 |
152 |
180 |
400 |
10 |
20 |
3/4 |
117 |
178 |
180 |
400 |
12 |
25 |
1 |
127 |
203 |
185 |
500 |
14 |
32 |
1 1/2 |
140 |
216 |
200 |
500 |
17 |
40 |
1 3/4 |
165 |
229 |
210 |
600 |
19 |
50 |
2 |
178 |
267 |
215 |
600 |
21 |
65 |
2 1/2 |
190 |
305 |
250 |
820 |
29 |
80 |
3 |
203 |
330 |
270 |
820 |
33 |
100 |
4 |
229 |
356 |
300 |
300 |
48 |
125 |
5 |
254 |
381 |
340 |
300 |
75 |
150 |
6 |
267 |
394 |
365 |
320 |
98 |
200 |
8 |
292 |
457 |
400 |
320 |
125 |
250 |
10 |
330 |
533 |
450 |
350 |
171 |
300 |
12 |
356 |
610 |
510 |
380 |
230 |
350 |
14 |
381 |
686 |
590 |
380 |
370 |
六、产品外形结构尺寸Class300(mm):
|
||||||
DN |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
140 |
152 |
180 |
400 |
12 |
20 |
3/4 |
152 |
178 |
180 |
400 |
14 |
25 |
1 |
165 |
203 |
185 |
500 |
16 |
32 |
1 1/2 |
178 |
216 |
200 |
600 |
19 |
40 |
1 3/4 |
190 |
229 |
210 |
600 |
999 |
50 |
2 |
216 |
267 |
215 |
820 |
24 |
65 |
2 1/2 |
241 |
305 |
250 |
1000 |
31 |
80 |
3 |
283 |
330 |
270 |
1000 |
36 |
100 |
4 |
305 |
356 |
300 |
300 |
61 |
125 |
5 |
381 |
381 |
340 |
300 |
86 |
150 |
6 |
403 |
457 |
365 |
320 |
130 |
200 |
8 |
419 |
521 |
400 |
320 |
190 |
250 |
10 |
457 |
559 |
450 |
350 |
255 |
300 |
12 |
502 |
635 |
510 |
380 |
380 |
350 |
14 |
762 |
762 |
590 |
380 |
560 |
|
|||
