H61型锻钢止回阀

锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。可选的密封阀瓣形式有旋启式、升降式、球型三种，连接标准可执行美标或国标螺纹，焊接和法兰连接。

【产品特点】

1、全通径或缩径设计

2、三种阀盖形式：螺栓连接、焊接、自密封连接

3、可选的密封阀瓣形式有旋启式、升降式、球型

4、可按需要加装弹簧

【执行标准】

设计规范：GB/T 12233，API 602

结构长度：GB/T 12221

连接法兰：JB/T 79,HG20592,GB9113,ANSI

试验与检验：JB/T 9092,GB/T13927，API 598

压力-温度：GB/T 9131

产品标识：GB/T 12220

【产品型号】

连接形式	国标型号	美标型号
法兰	HD41H/Y-16 HD41H/Y-25 HD41H/Y-40 HD41H/Y-64 HD41H/Y-100 HD41H/Y-160	HD41H/Y-C150 HD41H/Y-C300 HD41H/Y-C600 HD41H/Y-C900 HD41H/Y-C1500 HD41H/Y-C2500
焊接	HD61H/Y-16 HD61H/Y-25 HD61H/Y-40 HD61H/Y-64 HD61H/Y-100 HD61H/Y-160	HD61H/Y-C150 HD61H/Y-C300 HD61H/Y-C600 HD61H/Y-C900 HD61H/Y-C1500 HD61H/Y-C2500
螺纹	HD11H/Y-16R HD11H/Y-25R HD11H/Y-40R HD11H/Y-64R HD11H/Y-100R HD11H/Y-160R	HD11H/Y-C150R HD11H/Y-C300R HD11H/Y-C600R HD11H/Y-C900R HD11H/Y-C1500R HD11H/Y-C2500R

【产品性能规范】

锻钢止回阀主要性能规范
公称压力（Mpa）	实验压力			工作温度（℃）
公称压力（Mpa）	强度（水）（Mpa）	密封（水）空气	低压密封空气（Mpa）	工作温度（℃）
1.6	2.4	1.76	0.6	≤350
2.5	3.75	3.75	0.6
4.0	6.0	4.4	0.6
6.4	9.6	7.04	0.6
10.0	15.0	11.0	0.6

【主要外形连接尺寸】

锻钢止回阀外形尺寸(mm)
800Lb
NPS (in)	缩径 (R.P)	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS (in)	全径 (F.P)		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L (mm)		79	79	92	111	120	120	140	170
H (mm)		61	61	61	78	84	101	120	133
900Lb～1500Lb
NPS (in)	缩径 (R.P)	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS (in)	全径 (F.P)		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L (mm)		92	111	111	120	140	140	162	178
H (mm)		61	79	79	97	105	120	140	140

【结构图片】

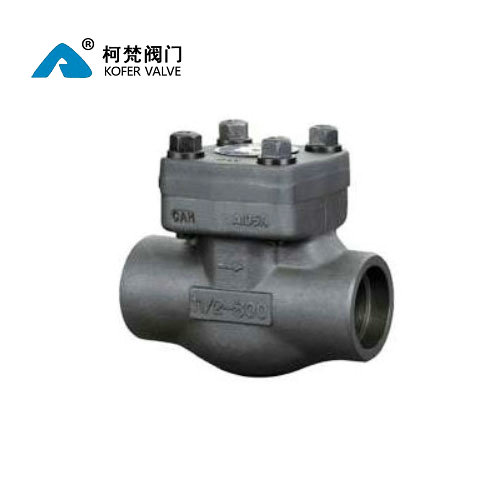

H61型锻钢止回阀
