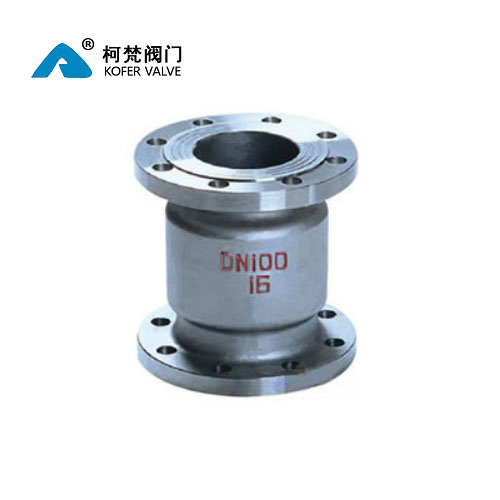

H42H型立式止回阀

材质

型号

WCB

H42H-16C,H42H-25,H42H-40

304

H42H-16P,H42H-25P,H42H-40P

316

H42H-16R,H42H-25R,H42H-40R

法兰立式止回阀性能规范

公称压力（MPa）

1.6

2.5

4.0

密封试验压力（MPa）

1.76

2.75

4.4

壳体试验压力（MPa）

2.4

3.75

6.0

适用温度（℃）

WCB≤350，304/316≤200

材料

阀体

WCB,304,316

阀座

WCB,304,316

阀瓣

WCB,304,316

密封圈

合金钢，司太立

垫片

石墨，聚四氟乙烯

法兰立式止回阀外形尺寸(mm)

公称压力

公称通径
DN

尺寸

L

D

D1

D2

b

Z-Φ

系列1

系列2

1.6MPa
2.5MPa
4.0MPa

15

85

85

95

65

45

16

4-Φ14

20

95

95

105

75

55

16

4-Φ14

25

100

105

115

85

65

16

4-Φ14

32

105

150

135

100

78

16

4-Φ14

40

115

160

145

110

88

18

4-Φ14

50

125

170

160

125

100

20

4-Φ14

65

145

180

180

145

120

22

8-Φ18

80

155

200

195

160

135

22

8-Φ18

100

210

210

230

190

160

24

8-Φ23

125

275

275

275

220

188

28

8-Φ25

150

225

300

300

250

218

30

8-Φ25

200

380

380

360

310

278

34

12-Φ25
