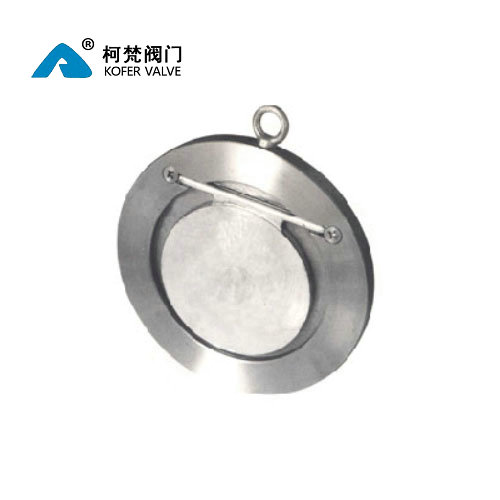

H74H型止回阀

材质

型号

WCB

H74H/X-16C,H74H/X-25,H74H/X-40

304

H74H/X-16P,H74H/X-25P,H74H/X-40P

316

H74H/X-16R,H74H/X-25R,H74H/X-40R

对夹单瓣旋启式止回阀性能规范

公称压力（MPa）

1.6

2.5

4.0

密封试验压力（MPa）

1.76

2.75

4.4

壳体试验压力（MPa）

2.4

3.75

6.0

适用温度（℃）

WCB≤350，304/316≤200

材料

阀体

WCB,304,316

阀板

WCB,304,316

密封圈

合金钢,橡胶

对夹单瓣旋启式止回阀外形尺寸(mm)

通径
DN

L

D1

D

PN1.0、1.6MPa

PN2.5、4.0MPa

1.0MPa

1.6MPa

2.5MPa

4.0MPa

50

19

19

25

109

109

109

109

65

19

19

38

129

29

129

129

80

19

19

46

144

144

144

144

100

19

19

71.5

164

164

170

170

125

19

19

95

194

194

196

196

150

19

29

114

220

220

226

226

200

29

29

140

275

275

286

293

250

29

38

188

330

331

343

355

300

38

51

216

380

386

403

420

350

44

51

263

440

446

460

477

400

51

51

305

491

495

517

549

450

60

76

356

541

558

567

574

500

64

83

406

596

620

622

626

600

70

90

482

698

732

734

745

700

80

90

562

813

804

831

-

800

90

100

464

918

912

942

-

900

90

100

738

1018

1012

1040

-

1000

100

120

846

1124

1126

1155

-
