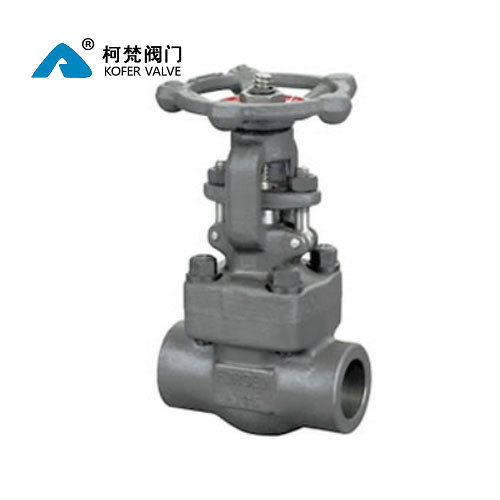

Z11Y 钢制内螺纹楔式闸阀

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。

【产品性能参数】

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16	≤450
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蚀性介质
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

【产品零部件材料】

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀零部件材料
型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z11H-25	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100	锻钢	锻钢	铬不锈钢	-
Z11H-160
Z11Y-25	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I	铬钼钢	耐热钢或铬不锈钢	铬钼钢堆焊硬质合金	石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛钢堆焊硬质合金	柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

【产品外形及结构尺寸】

Z11H PN25~PN63 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN	Rc / in	L	D	H	H1	D0	重量/ kg
15	Rc ?	90	34	208	229	120	3.5
20	Rc ?	100	44	244	275	140	5.7
25	Rc 1	110	48	261	296	160	6.9
32	Rc 1?	120	56	270	310	160	8.5
40	Rc 1?	135	64	304	352	200	12.3
50	Rc 2	155	75	318	377	240	30

Z11Y PN25~PN160 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN	Rc / in	L	D	H	H1	D0	重量 / kg
15	Rc ?	80	34	142	155	100	1.9
20	Rc ?	90	40	145	160	100	2.0
25	Rc 1	100	50	164	186	120	3.3
32	Rc 1?	120	58	187	216	140	4.8
40	Rc 1?	130	66	215	250	160	6.7
50	Rc 2	140	78	244	276	180	9.6
