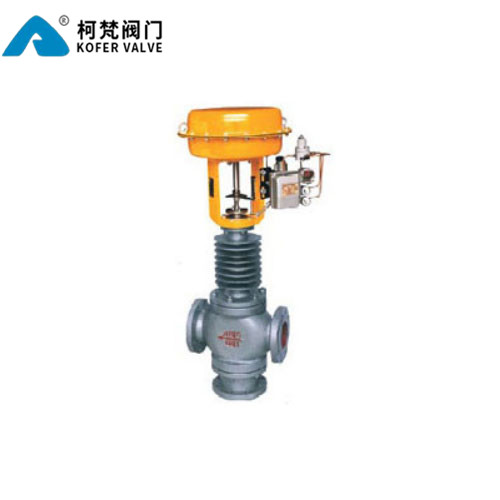

ZJHF型气动三通调节阀
【产品介绍】
ZJHF(H)气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
【执行标准】
设计规范:GB/T 17213.1
结构长度:GB/T 12221
试验与检验:ASME B16.104
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928
【技术参数】
ZJHF(H)气动三通调节阀技术参数 |
||||||||||||||
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
阀座直径do (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流 |
6.3 |
8.5 |
13 |
21 |
34 |
52 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
分流 |
135 |
210 |
340 |
535 |
800 |
1280 |
||||||||
行程mm |
16 |
25 |
40 |
60 |
100 |
|||||||||
公称压力(MPa) |
1.6,2.5、4.0、6.4MPa |
|||||||||||||
阀体可选材质 |
WCB、CF8,CF3,CF3M,CF8M |
|||||||||||||
阀芯可选材质 |
304,316 |
|||||||||||||
流量特性 |
等百分比特性,线性特性 |
|||||||||||||
基本误差% |
不带定位器±4% ,带定位器±1% |
|||||||||||||
回差% |
不带定位器±2.5% ,带定位器1% |
|||||||||||||
死区% |
不带定位器±2.5%,带定位器0.8% |
|||||||||||||
允许泄漏量 |
符合标准ANSIB 16.104IV级 |
|||||||||||||
可调范围 |
30:1 |
|||||||||||||
环境温度℃ |
-40~+85 |
|||||||||||||
气源 |
压力:0.14、0.25、0.4MPa,接头:M10x1 |
|||||||||||||
可选配件 |
定位器、空气过滤减压器 |
|||||||||||||
公称压力/介质温度/阀体材料 |
1.6MPa |
常温-20℃~+200℃/ 铸铁HT200 |
||||||||||||
4.0MPa |
常温-20℃~+200℃/ 铸钢WCB, 铸不锈钢CF8,CF3 |
|||||||||||||
中温-40℃~+450℃/ 铸钢WCB, 铸不锈钢CF8,CF3 |
||||||||||||||
6.4MPa |
常温-20℃~+200℃ 铸钢WCB 铸不锈钢CF8,CF3 |
|||||||||||||
中温-40℃~+450℃/ 铸钢WCB, 铸不锈钢CF8,CF3 |
ZJHF气动三通分流调节阀允许压差值 |
|||||||
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差(MPa) |
|||
阀座直径(mm) |
|||||||
80 |
100 |
125 |
150 |
||||
HA2 |
0.14 |
0.02~0.10 |
有 |
0.09 |
0.05 |
- |
- |
0.35 |
0.08~0.24 |
有 |
0.62 |
0.34 |
- |
- |
|
HA3 |
0.14 |
0.02~0.10 |
有 |
0.16 |
0.09 |
ā0.05 |
0.04 |
0.35 |
0.08~0.24 |
有 |
1.1 |
0.62 |
0.39 |
0.27 |
|
HA4 |
0.14 |
0.02~0.10 |
有 |
0.26 |
0.15 |
0.10 |
0.06 |
0.35 |
0.08~0.24 |
有 |
1.9 |
1.07 |
0.69 |
0.47 |
【连接尺寸】
ZJHF(H)气动三通调节阀外形尺寸(mm) |
|||||||||||||||||
公称通径 DN |
合流(ZJHH) |
分流(ZJHF) |
|||||||||||||||
A |
L |
H2 |
H1 |
L |
H2 |
H1 |
|||||||||||
PN(MPa) |
PN(MPa) |
PN(MPa) |
PN(MPa) |
||||||||||||||
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
||
25 |
285 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
32 |
285 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
40 |
285 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
50 |
285 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
65 |
360 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
80 |
360 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
100 |
360 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
125 |
470 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
150 |
470 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
200 |
470 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
250 |
600 |
635 |
660 |
670 |
1451 |
1641 |
|
474 |
474 |
635 |
660 |
670 |
1505 |
2800 |
|
|
|
300 |
600 |
720 |
740 |
770 |
1512 |
1760 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
|
|
|
|||
