ZZWK型温控自力式温度调节阀

【产品介绍】

温控阀又称自力式温度调节阀，是由温度传感器与自力式温度调节器两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点，可提供加热型和冷却型两种模式。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

温控阀(自力式温度调节阀)性能指标
公称通径DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kv	3.2	6	8	12	20	32	50	80	120	180	250	350	450
允许压差（MPa）	1.6、2.5
公称压力（MPa）	1.6、2.5
动作模式	加热型、冷却型
固有流量特性	线性
工作温度℃	≤300
适合介质	气体、蒸汽、低粘度液体
温度设定范围℃	25，35~110
泄漏等级	10-4×阀额定容量（IV）
阀体材质	QT350、WCB、CF8
阀芯材质	304
温包材质	不锈钢

【连接尺寸】

温控阀(自力式温度调节阀)外形尺寸(mm)
公称通径	15	20	25	32	40	50	65	80	100	125	150	200	250
法兰端面距离(L)	150		160	180	200	230	290	310	350	400	480	600	730
总高度(H)	500			540		580	640	700	750	820	950	1100	1280
温包插入深度(h)	235 430					430 630						1000
导管长度(m)	4
温包直径(d)	25(护套直径Φ28)

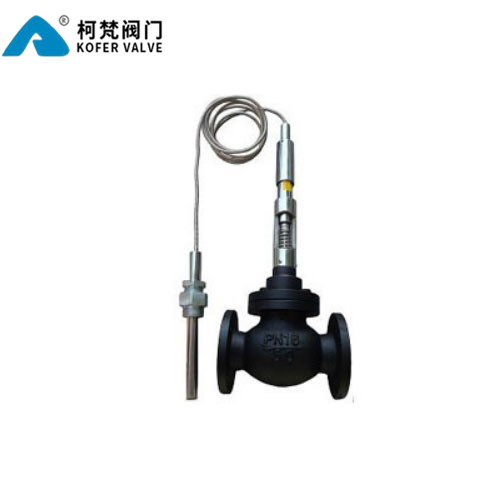

【结构图片】

【型号说明】

Z	Z	W	P	16	C	J
自控阀门	驱动形式	调节参数	阀芯结构类型	公称压力	阀体材质	作用型式
	Z：表示自力式	W：表示温度	P：表示单座	16：表示1.6MPa	C：表示碳钢	J：表示加热型
	Z：表示自力式	W：表示温度	P：表示单座	16：表示1.6MPa	Q：表示球铁	J：表示加热型
				25：表示2.5MPa	P：表示304不锈钢	L：表示冷却型
					P：表示316不锈钢
