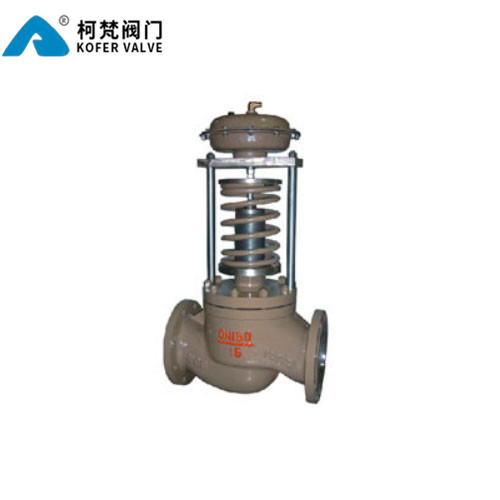

ZZYP型自力式调节阀

【产品介绍】

ZZYP型自力式压力调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品。该产品最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。

【执行标准】

设计规范：GB/T 17213.1

结构长度：GB/T 12221

试验与检验：ASME B16.104

法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5

产品标识：GB/T 12220

供货规范：JB/T 7928

【技术参数】

ZZYP型自力式压力调节阀性能指标
公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	最大	10
	最小	1.25
可选材质	阀体	WCB、CF8、CF3
	阀芯	304、316

【连接尺寸】

ZZYP型自力式压力调节阀外形尺寸(mm)
公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
导压管接头累纹			M16×1.5

【结构图片】

【型号说明】

Z	Z	Y	P	16	C	K	G
自控阀门	驱动形式	调节参数	阀芯结构类型	公称压力	阀体材质	作用型式	温度类型
	Z：表示自力式	Y：表示压力	P：表示单座	16：表示1.6MPa	C：表示碳钢	K：表示阀前减压	G：表示高温带冷凝罐
				25：表示2.5MPa	P：表示304不锈钢	B：表示阀后泄压、持压
				40：表示4.0MPa	P：表示316不锈钢
				64：表示6.4MPa	F46：表示阀体衬氟
