DJ41H型低温截止阀
【产品用途】
DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
【产品特点】
1、上游端开泄放孔防止中腔异常升压
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
【执行标准】
设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95
【产品型号】
|
材质 |
型号 |
|
LC3 |
DJ41Y-16LC3,DJ41Y-25LC3,DJ41Y-40LC3 |
|
316SS |
DJ41Y-16R,DJ41Y-25R,DJ41Y-40R |
【产品性能规范】
|
低温闸阀性能规范 |
||||
|
型号 |
DJ41Y-16 |
DJ41Y-25 |
DJ41Y-40 |
|
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
密封试验压力（MPa） |
1.76 |
2.75 |
6.0 |
|
|
壳体试验压力（MPa） |
2.4 |
3.75 |
4.4 |
|
|
适用温度（℃） |
LC3≥-101℃，316SS≥－196℃ |
|||
|
材料 |
阀体、阀瓣、阀盖、支架 |
LC3,316SS |
||
|
填料 |
浸四氟乙烯石棉绳 |
|||
|
手轮 |
QT450-10 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||
|
阀杆 |
316SS |
|||
|
垫片 |
低温石棉 |
|||
【主要外形连接尺寸】
|
低温截止阀外形尺寸 |
|||||||||
|
公称通径 |
主要外形尺寸和连接尺寸 |
H |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
-101℃ |
-196℃ |
|
|
PN16,PN25 |
|||||||||
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
240 |
480 |
520 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
280 |
505 |
525 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
280 |
550 |
590 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
320 |
575 |
615 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
360 |
620 |
660 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
650 |
730 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
400 |
850 |
930 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
450 |
986 |
1036 |
|
300 |
850 |
460 |
410 |
375 |
30 |
12-25 |
500 |
1125 |
1175 |
|
PN40 |
|||||||||
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
240 |
504 |
546 |
|
65 |
290 |
180 |
145 |
120 |
22 |
4-18 |
280 |
530 |
551 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
280 |
578 |
620 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-18 |
320 |
604 |
646 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-18 |
360 |
61 |
693 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-23 |
400 |
741 |
767 |
|
200 |
600 |
360 |
320 |
282 |
38 |
12-23 |
400 |
924 |
977 |
|
250 |
730 |
425 |
385 |
345 |
42 |
12-25 |
450 |
1035 |
1088 |
|
300 |
850 |
485 |
450 |
408 |
46 |
12-25 |
500 |
1181 |
1234 |

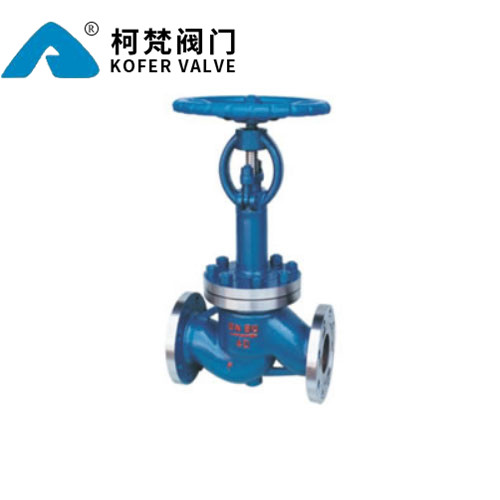

【结构图片】
|
|||
 |
|||
|
