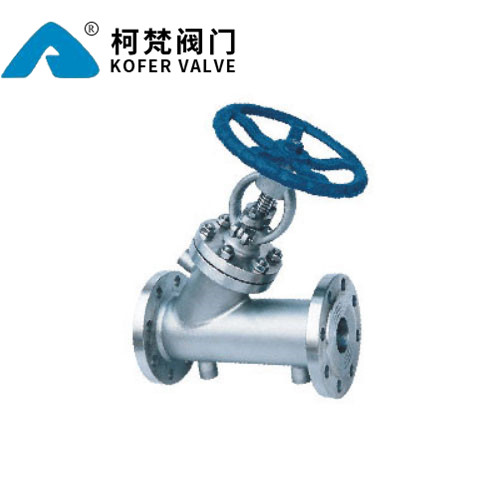

BJ45H 保温截止阀
【产品用途】
BJ45夹套保温截止阀采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度,主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
【执行标准】
设计与制造：BS1873 BS5160 GB12233
法兰尺寸：ANSIB16.5 JB/T79 GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10 BS1873 GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755 GB/T13927
【产品型号】
|
材质 |
型号 |
|
WCB |
BJ45H-16C,BJ45H-25,BJ45H-40 |
|
304SS |
BJ45H-16P,BJ45H-25P,BJ45H-40P |
|
316SS |
BJ45H-16R,BJ45H-25R,BJ45H-40R |
【产品性能规范】
|
夹套保温截止阀性能规范 |
||||
|
型号 |
BJ45H-16 |
BJ45H-25 |
BJ45H-40 |
|
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
密封试验压力（MPa） |
1.76 |
2.75 |
6.0 |
|
|
壳体试验压力（MPa） |
2.4 |
3.75 |
4.4 |
|
|
适用温度（℃） |
≤350℃ |
|||
|
材料 |
阀体、阀瓣、阀盖 |
WCB,CF8,CF3 |
||
|
填料 |
柔性石墨，聚四氟乙烯 |
|||
|
手轮 |
QT450-10 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||
|
阀杆 |
2Cr13，304SS |
|||
|
垫片 |
柔性石墨 |
|||
【主要外形连接尺寸】
【结构图片】
|
|||
 |
|||
|
