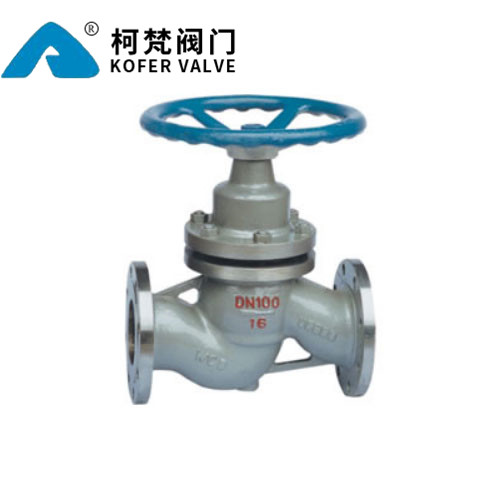

UJ41H型柱塞式阀

【产品用途】

UJ41H/F型柱塞阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

【产品特点】

1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ，从而保证了阀门的密封性，杜绝了外泄漏

2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命

3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种

【执行标准】

设计标准： GB12233-89、12235-89

结构长度：GB12221-89

法兰连接：GB79-59、GB113.1～9113.26

试验与检验：GB13927

【产品型号】

材质	型号
WCB	UJ41H-16C,UJ41H-25,UJ41H-40,UJ41HF-64,UJ41H-100
304SS	UJ41H-16P,UJ41H-25P,UJ41H-40P,UJ41HF-64P,UJ41H-100P
316SS	UJ41H-16R,UJ41H-25R,UJ41H-40R,UJ41HF-64R,UJ41H-100R

【产品性能规范】

柱塞阀性能规范
型号		UJ41H-16	UJ41H-25	UJ41H-40	UJ41H-64	UJ41H-100
公称压力（MPa）		1.6	2.5	4.0	6.4	10.0
密封试验压力（MPa）		1.76	2.75	6.0	7.1	11.0
壳体试验压力（MPa）		2.4	3.75	4.4	9.6	15.0
适用温度（℃）		≤350℃
材料	阀体、柱塞、阀盖、支架	WCB,CF8,CF3
	填料	柔性石墨，聚四氟乙烯
	手轮	QT450-10
	阀杆螺母	ZCuA110Fe3
	阀杆	2Cr13，304SS
	垫片	柔性石墨

【主要外形连接尺寸】

公称压力	公称通径	主要外形尺寸和连接尺寸
		L	D	D1	D2	b	Z-d	D0
PN16,PN25	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720
PN40	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	375	320	282	38	12-30	450
	250	650	445	385	345	42	12-34	500
	300	750	510	450	408	46	16-34	560
	350	850	570	510	465	52	16-34	640
	400	950	655	585	535	58	16-41	720

【结构图片】
