NKJ41H真空截止阀

产品说明书下载点击获取产品安装图纸

上一个：[UJ41H柱塞截止阀 ] 下一个：[NKJ61H真空焊接截止阀]

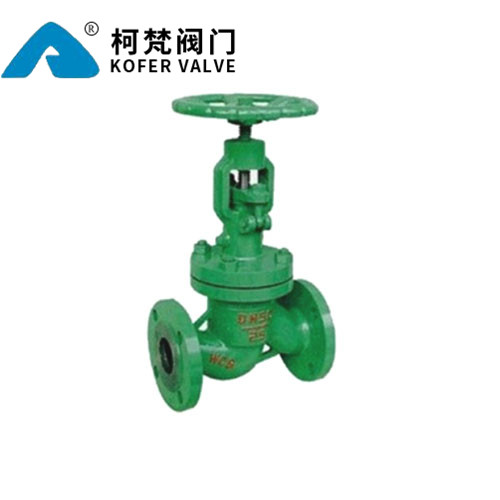

NKJ41H真空法兰截止阀

NKJ41H真空法兰截止阀

产品名称：真空法兰截止阀

产品型号：NKJ41H

产品口径：DN10-150

产品压力：1.0-10.0Mpa

连接形式：法兰、焊接两种

产品材质：铸钢（锻钢A105）、不锈钢(F304)、合金钢(F11,F22)等

驱动方式：手动、电动。

NKJ41H真空法兰截止阀概述：

真空隔离截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。密封面之间摩擦系数小，起闭方便，而且，密封面的磨损有自动补偿功能。结构简单，紧凑，检修方便，使用寿命长。阀盖填料室设有真空密封机构，具有自胀押金压紧作用，并且，各连接面采用高强膨胀材料密封，使系统与大气隔离，具有很好的真空密封性能。本系列阀门连接形式分为法兰连接、焊接连接两种，驱动方式为手动、电动两种。该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用.

NKJ41H真空截止阀技术参数：

真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

NKJ41H真空截止阀产品结构特点：

1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。

2.设计了真空密封结构填料室，隔离真空可靠。

3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。

4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。

5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

NKJ41H真空截止阀主要零件的材料说明：

阀体	25、WCB	Cr5Mo
阀盖	25、WCB	Cr5Mo
支架	25、WCB	Cr5Mo
阀瓣	2Cr13、WCB	Cr5Mo
阀杆	2Cr13	38CrMoAL、25Cr2MoV
阀座	25、304	304
密封环	膨胀柔性石墨
填料	膨胀柔性石墨
阀杆螺母	ZCuA110Fe3

NK/J41H-25主要尺寸及重量

公称通径DN(mm)	尺寸(mm)								重量(kg)
公称通径DN(mm)	L	D	D1	D2	b	Z-φd	H	D0	重量(kg)
10	130	90	60	40	16	4-14	272	120	6
15	130	95	65	45	16	4-14	272	120	6
20	150	105	75	55	16	4-14	280	120	6
25	160	115	85	65	16	4-14	332	160	10
32	190	135	100	78	18	4-18	342	160	11
40	200	145	110	85	18	4-18	395	200	17
50	230	160	125	100	20	4-18	431	240	24
65	290	180	145	120	22	8-18	457	280	33
80	310	195	160	135	22	8-18	505	320	47
100	350	230	190	160	24	8-23	549	360	62
125	400	270	220	188	28	8-25	621	400	96
150	480	300	250	218	30	8-25	703	400	128
200	600	360	310	278	34	12-25	828	400	168

NK/J41H-40主要尺寸及重量

公称通径DN(mm)	尺寸(mm)									重量(kg)
公称通径DN(mm)	L	D	D1	D2	b	Z-φd	D6	H	D0
10	130	90	60	40	16	4-14	35	272	120	6
15	130	95	65	45	16	4-14	40	272	120	7
20	150	105	75	55	16	4-14	51	280	120	8
25	160	115	85	65	16	4-14	58	332	160	10
32	190	135	100	78	18	4-18	66	342	160	11
40	200	145	110	85	18	4-18	76	395	200	17
50	230	160	125	100	20	4-18	88	437	246	25
65	290	180	145	120	22	8-18	110	457	280	34
80	310	195	160	135	22	8-18	121	505	320	47
100	350	230	190	160	24	8-23	150	549	360	62
125	400	270	220	188	28	8-25	176	621	400	96
150	480	300	250	218	30	8-25	204	705	400	128
200	600	360	310	278	34	12-25

NKJ41真空截止阀示意图：

NKJ41H真空截止阀
