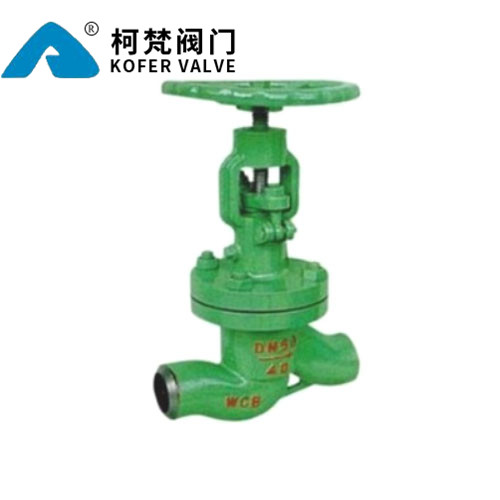

NKJ61H真空焊接截止阀
产品名称:真空焊接截止阀
产品型号:NKJ61H
产品口径:DN10-150
产品压力:1.0-10.0Mpa
连接形式分法兰、焊接两种
产品材质:铸钢、不锈钢、合金钢等
驱动方式有手动、电动两种。
真空截止阀 结构特点及用途
1.真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封到位运动和楔形块楔紧运动分步作用实现零泄漏.
2.真空截止阀密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3.真空截止阀结构简单、紧凑、检修方便,使用寿命长。
4.真空截止阀阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5. 该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
NKJ61H高压真空截止阀结构型式
产品类型 |
壳体强度试验/MPa |
上密封试验/MPa |
密封试验/MPa |
适用介质 |
适用温度/℃ |
NKJ61H-40 |
6.0 |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
NKJ61H-64 |
96 |
7.0 |
7.0 |
||
NKJ61H-100 |
15.0 |
11.0 |
11.0 |
||
NKJ61Y-40l |
6.0 |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
NKJ61Y-64l |
9.6 |
7.0 |
7.0 |
||
NKJ61Y-100I |
15.0 |
11.0 |
11.0 |
NKJ61H高压真空截止阀主要零件材料
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
NKJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H:合金钢 |
|
|
NKJ61Y-l型 |
铬钼钢 |
38CrMoAlA |
12CrlMo 1VA |
Y:硬质合金 |
||
NKJ61W-P型 |
CF8 |
F304 |
F304 |
H:合金钢 |
NKJ61H高压真空截止阀连接尺寸
公称通径DN(mm) |
尺寸(mm) |
重量(kg) |
||||
L |
D1 |
D2 |
H |
D0 |
||
10 |
130 |
10 |
28 |
272 |
120 |
5 |
15 |
130 |
15 |
41 |
272 |
120 |
6 |
20 |
150 |
20 |
44 |
280 |
120 |
6 |
25 |
160 |
25 |
52 |
332 |
160 |
8 |
32 |
190 |
32 |
64 |
342 |
160 |
10 |
40 |
200 |
40 |
75 |
395 |
200 |
16 |
50 |
230 |
50 |
75 |
431 |
240 |
23 |
65 |
290 |
65 |
103 |
457 |
280 |
32 |
80 |
310 |
80 |
116 |
505 |
320 |
43 |
100 |
350 |
100 |
140 |
549 |
360 |
58 |
125 |
400 |
125 |
171 |
621 |
400 |
94 |
150 |
480 |
150 |
198 |
705 |
400 |
119 |
200 |
600 |
200 |
254 |
828 |
400 |
165 |
NKJ61H真空焊接截止阀示意图:
|
|||
