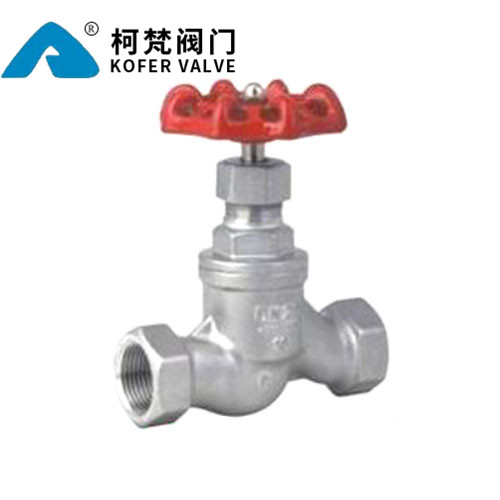

J11W型不绣钢内螺纹截止阀
J11W不绣钢内螺纹截止阀
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。
J11W不绣钢内螺纹截止阀产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
J11W不绣钢内螺纹截止阀主要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
J11W不绣钢内螺纹截止阀产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI(1.6Mpa)
J11W不绣钢内螺纹截止阀主要外形尺寸和连接尺寸(mm)：
|
公称通径 |
管螺纹 |
尺寸(mm) |
|||||
|
L |
D1 |
S |
H |
H1 |
D0 |
||
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 |
J11W不绣钢内螺纹截止阀主要性能规范：
|
型号 |
公称压力 |
试验压力PS(Mpa) |
工作压力 PN(Mpa) |
工作温度 |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
J11W-16 |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油类 |
|
J11W-16P |
硝酸类腐蚀性介质 |
|||||
|
J11W-16R |
≤350 |
醋酸类腐蚀性介质 |
||||
|
J11W-16Ni |
碱液、盐水、海水等 |
|||||
|
|||
 |
|||
|
