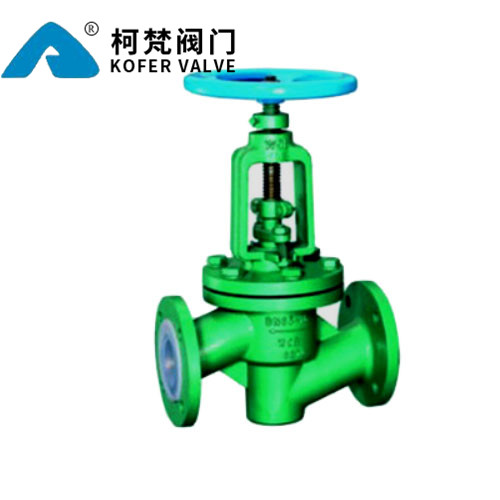

衬氟截止阀

标准参数

公称通径		主 要 尺 寸								参考数值
DN(mm)	PNS(inch)	L	L1	L2	D	D1	D2	f	b	Z-d	Do	H1	H2
		PN1.0MPa
15	1/2	130	130	90	95	65	45	3	15	4-14	120	165	180
20	3/4	150	150	95	105	75	55	3	17	4-14	120	195	215
25	1	160	160	100	115	85	65	3	17	4-14	160	210	235
32	5/4	180	180	105	140	100	75	3	19	4-18	160	215	245
40	5/2	200	200	115	150	110	85	3	19	4-18	180	260	295
50	2	230	230	125	165	125	100	3	21	4-18	200	300	345
65	5/2	290	290	145	185	145	120	3	21	4-18	250	320	380
80	3	310	310	155	200	160	135	3	21	8-18	280	390	465
100	4	350	350	175	220	180	155	3	23	8-18	300	450	540
125	5	400	400	200	250	210	185	4	24	8-18	320	460	570
150	6	480	480	225	285	240	210	4	26	8-23	350	530	665
200	8	600	495	275	340	295	265	4	26	8-23	450	600	790
250	10	730	600	325	395	350	320	4	28	12-23	500	720	940
